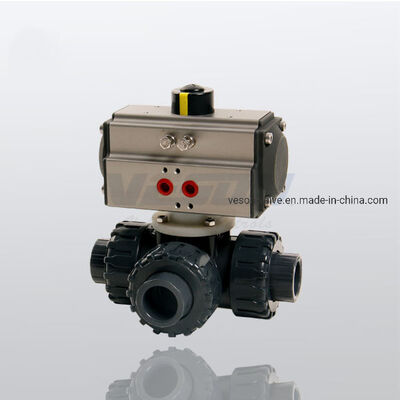

Шаровой клапан пневматический 3-ходовой из ПВХ с профилем прямого монтажа по стандарту ISO5211 для высокотемпературных применений
Подробная информация о продукте:
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|
|
Подробная информация |
|||
| Форма подключения: | сварка | Режим вождения: | Пневматический |
|---|---|---|---|
| Номинальное давление: | ANSI КЛАСС 150-900 | Канал: | Прямо через тип |
| Структура: | Фиксированный шариковый клапан | Тип: | Фиксированный шариковый клапан |
| Функция: | Осушать | Температура: | высокая температура |
| Стандартный: | 12 месяцев в гарантии | Приложение: | Промышленное использование |
| код HS: | 84123900 | ||
| Выделить: | Стандартный пневматический шаровой клапан ISO5211,Трехходовой шаровой кран с профилем прямого монтажа,Высокотемпературный шаровой кран из ПВХ |
||
Характер продукции
ПВХ Пневматический трехсторонний шаровой клапан Пневматический ПВХ трехсторонний шаровый клапан
Спецификации пневматического привода
1Тип действия: двойной
2Средний: чистый, сухой и без коррозионного сжатого воздуха
3Давление подачи воздуха: 0,25 - 0,8 МПа
4Рабочая температура: стандартный тип: -20°C~+80°C
Тип низкой температуры: -40°C~+80°C
| КВАЛЬНЫЙ ВАЛВУЛ 3-сторонний | ||||||
| Выбор пневматического привода: соответствующий размер только для справки, крутящий момент клапана плюс коэффициент безопасности 25% | ||||||
| Размер | Крутящий момент клапана в фунтах | крутящий момент клапана*1.25 | Двухдействующий исполнитель | Ток привода (в фунтах) 5 бар | Активатор обратного возвращения пружины | Ток привода (в фунтах) 5бар FC |
| 1/2 дюйма. | 79 | 98.75 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 3/4 дюйма. | 85 | 106.25 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 1" | 110 | 137.5 | VS-052DA | 177 | VS-075SR10 | 190-318 |
| 1-1/2" | 290 | 362.5 | VS-075DA | 515 | VS-092SR10 | 407-574 |
| 2" | 680 | 850 | VS-092DA | 997 | VS-125SR10 | 1018-1497 гг. |
| 2 1/2 дюйма | 1085 | 1356.3 | VS-105DA | 1441 | VS-140SR10 | 1538-2247 гг. |
| 3 " | 1597 | 1996.3 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| 4 дюйма | 1780 | 2225 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| КВАЛЬНЫЙ ВАЛВУЛ Двусторонний | ||||||
| Размер | крутящий момент клапана*1.25 | Подключение клапана к верхней части (мм) | Двухдействующий исполнитель | Ток привода (в фунтах) 5 бар | Активатор обратного возвращения пружины | Ток привода (в фунтах) 5бар FC |
| 1/2 дюйма. | 90 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 3/4 дюйма. | 100 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 1" | 140 | 11 | VS-052DA | 177 | VS-063-SR10 | 190-318 |
| 1-1/2" | 240 | 14 | VS-063DA | 320 | VS-083-SR10 | 264-359 |
| 2" | 480 | 14 | VS-075DA | 515 | VS-105-SR10 | 562-857 |
| 2 1/2 дюйма | 650 | 17 | VS-083DA | 631 | VS-125-SR10 | 1018-1497 гг. |
| 3 " | 1150 | 17 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 гг. |
| 4 дюйма | 1400 | 22 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 гг. |
Высокотемпературный тип: -20°C~+180°C
5Угол вращения: 90°±5°
6Напряжение соленоидного клапана: AC220V или DC24V или по запросу клиента.
Проектирование и изготовление двойного пневматического привода серии AT
1Полное соответствие последней спецификации: ISO5211DIN3337VD/VDE3845 и NAMUR.
2Высокоинтенсивный корпус из алюминия имеет отточенную внутреннюю поверхность, покрытую кислородным анодом для длительного службы, низкого коэффициента трения и быстрой работы.
3Отличная, компактная и модернизированная конструкция вместе с многофункциональными характеристиками делают выбор как экономичным, так и выгодным.
4Все действующие поверхности используют высококачественные подшипники, что приводит к низкому трению, высокому сроку службы и отсутствию шума.Два независимых внешних болта регулировки тормоза могут легко и точно регулировать ± 5° как в открытом, так и в закрытом направлении.
5Тот же контурный приводящий механизм имеет функциональные режимы двойного действия и возвращения пружины, а возвращение пружины имеет стили нормально открытого и нормально закрытого.
6. многофункциональный индикатор положения с NUMER удобен для установки аксессуаров.
7Предварительно сжатая пружина груза удобна для безопасной установки и снятия.
8Алюминиевые поршни и наконечные крышки имеют высокую интенсивность и легкий вес.
9Для высокой и низкой температуры доступны различные материалы для O-кольцов.
10В соответствии с различными потребностями мы можем предложить многоразовые вращения (например, 120°135°180°) и три позиционных привода.
11Электрические клапаны легко устанавливаются без каких-либо соединительных досок.
