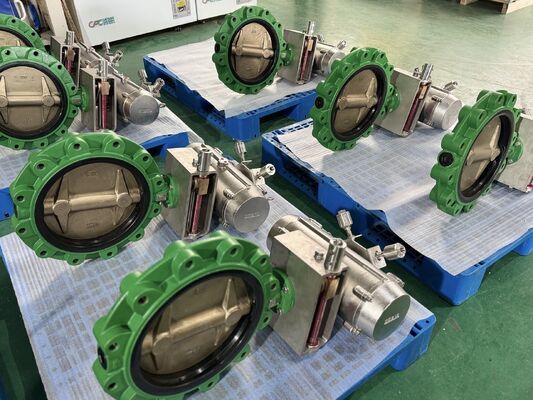

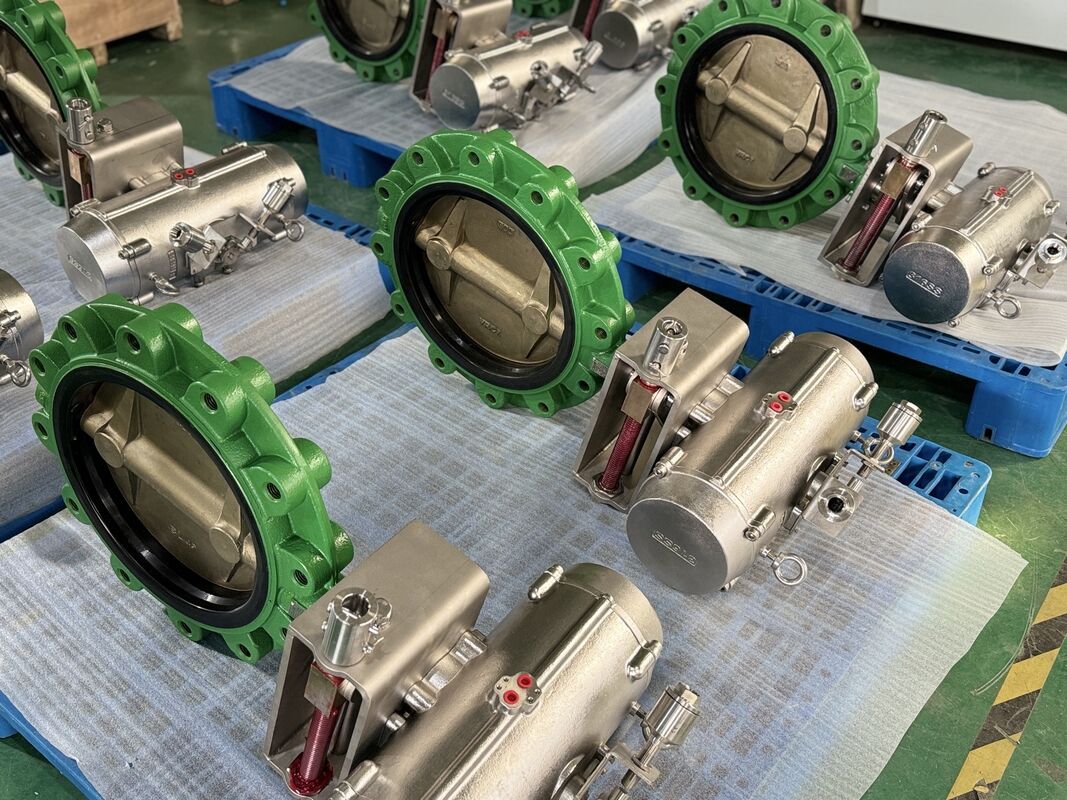

Морской пневматический дисковый затвор с антикоррозийным покрытием, сертифицированный ABS

Описание продукта
12-дюймовый дисковый затвор с проушинами (DN300, класс ANSI 150) представляет собой промышленное решение для контроля потока, специально разработанное для суровых морских, шельфовых и морских сред. Изготовленный с корпусом из высокопрочного чугуна JS1030, диском из никель-алюминиевой бронзы (AB2) и прочным уплотнением из NBR, этот клапан обеспечивает исключительную устойчивость к коррозии морской водой, кавитации и механическому износу.
Оснащенный верхним узлом по стандарту ISO 5211, промежуточным механизмом управления с ручным колесом, устройством дистанционной передачи клапана VSM и кронштейном из нержавеющей стали 316SS для датчиков приближения линейного-вращательного типа, он обеспечивает бесшовное переключение между местным ручным управлением и дистанционным управлением в труднодоступных местах. Полностью протестирован и сертифицирован с одобрением типа ABS (Американского бюро судоходства).
Технические характеристики
Характеристика / Параметр
Деталь / Стандарт материала
Номинальный диаметр
12 дюймов / DN300
Тип корпуса
Тип с проушинами (шток без привода с монтажом по ISO 5211)
Класс давления
Класс ANSI 150 / 150LB (эквивалент PN16/PN20)
Материал корпуса
Высокопрочный чугун JS1030 (EN-GJS-400-15 / GGG40)
Материал диска
AB2 Алюминиевая бронза (CuAl10Fe5Ni5 Морской класс)
Уплотнение / Вкладыш
NBR (Нитрильный каучук - герметичное перекрытие)
Дистанционная передача
Система дистанционного управления клапаном VSM / Гибкое валовое устройство
Ручное управление
Редукторный механизм с ручным колесом (между приводом и клапаном)
Аксессуары для переключателей
Кронштейн из нержавеющей стали 316 (преобразование линейного в вращательное)
Обратная связь
Пассивный бесконтактный датчик приближения
Морская сертификация
Инспекция ABS и заводские приемочные испытания (FAT)
Почему стоит выбрать этот сборный дисковый затвор для морских условий?
1. Превосходная коррозионная стойкость к морской воде
Сочетание корпуса из высокопрочного чугуна JS1030 и диска из никель-алюминиевой бронзы AB2 делает этот 12-дюймовый дисковый затвор идеальным для забора морской воды, балластных систем и морских линий охлаждения. Эластичное уплотнение из NBR обеспечивает двунаправленное герметичное перекрытие без утечек.
2. Дистанционное управление VSM для труднодоступных зон
При установке в глубоких отсеках корпуса, узких трубопроводных траншеях или опасных зонах встроенное устройство дистанционной передачи VSM позволяет операторам безопасно управлять клапаном на расстоянии с помощью гибкого троса/кабельной системы.
3. Интегрированное ручное управление с помощью ручного колеса
Благодаря стандартному верхнему узлу ISO 5211, промежуточный механизм управления с ручным колесом обеспечивает плавное ручное управление во время сбоев питания или планового технического обслуживания без отсоединения основного привода.
4. Система точной обратной связи по положению
Оснащенный изготовленным на заказ кронштейном-преобразователем хода из нержавеющей стали 316SS, клапан точно преобразует сигналы линейного хода в срабатывание вращательного переключателя, отправляя пассивную обратную связь о состоянии бесконтактного датчика непосредственно в вашу судовую ПЛК или SCADA-систему.
5. Гарантия качества, сертифицированная ABS
Каждый узел проходит строгие испытания на гидростатическое давление корпуса, герметичность уплотнения и функциональные испытания под наблюдением и сертификацией по стандартам ABS (Американского бюро судоходства).
Промышленное применение
Судостроение и морская инженерия: Системы очистки балластных вод (BWTS), откачка трюмных вод, циркуляция морской воды, пожарные магистрали.
Морские платформы и FPSO: Контроль опасных сред, дистанционное управление клапанами в глубоких отсеках.
Опреснение и водная инфраструктура: Станции перекачки сырой воды с высокой соленостью и очистка промышленных сточных вод.

12-дюймовый дисковый затвор с проушинами, технические характеристики
 Категория спецификации
Параметр
Стандарт / Материал / Описание
Основная информация
Тип клапана
Дисковый затвор с проушинами, шток без привода
Номинальный размер
12 дюймов / DN300
Класс давления
Класс ANSI 150 / 150LB
Монтаж верхнего фланца
Верхний узел по стандарту ISO 5211
Морское одобрение
Сертифицировано ABS (Американское бюро судоходства)
Спецификации материалов
Материал корпуса
Высокопрочный чугун JS1030 (EN-GJS-400-15 / GGG40)
Материал диска
Никель-алюминиевая бронза AB2 (CuAl10Fe5Ni5)
Уплотнение / Вкладыш
NBR (Нитрильный каучук - двунаправленное герметичное перекрытие)
Материал кронштейна
Нержавеющая сталь 316 (316SS)
Системы управления и эксплуатации
Ручное управление
Механизм управления с ручным колесом (установлен между приводом и клапаном)
Дистанционное управление
Устройство дистанционной передачи клапана VSM (гибкая приводная система)
Обратная связь по положению
Пассивный бесконтактный датчик приближения
Адаптер переключателя
Прочный кронштейн из нержавеющей стали 316SS для преобразования линейного хода во вращательный
Применение и производительность
Применяемые среды
Морская вода, балластная вода, пресная вода, слабые химикаты
Условия эксплуатации
Дистанционное управление в ограниченных, труднодоступных или опасных морских зонах
