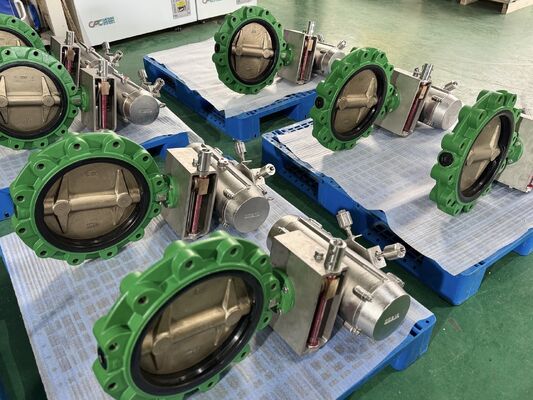

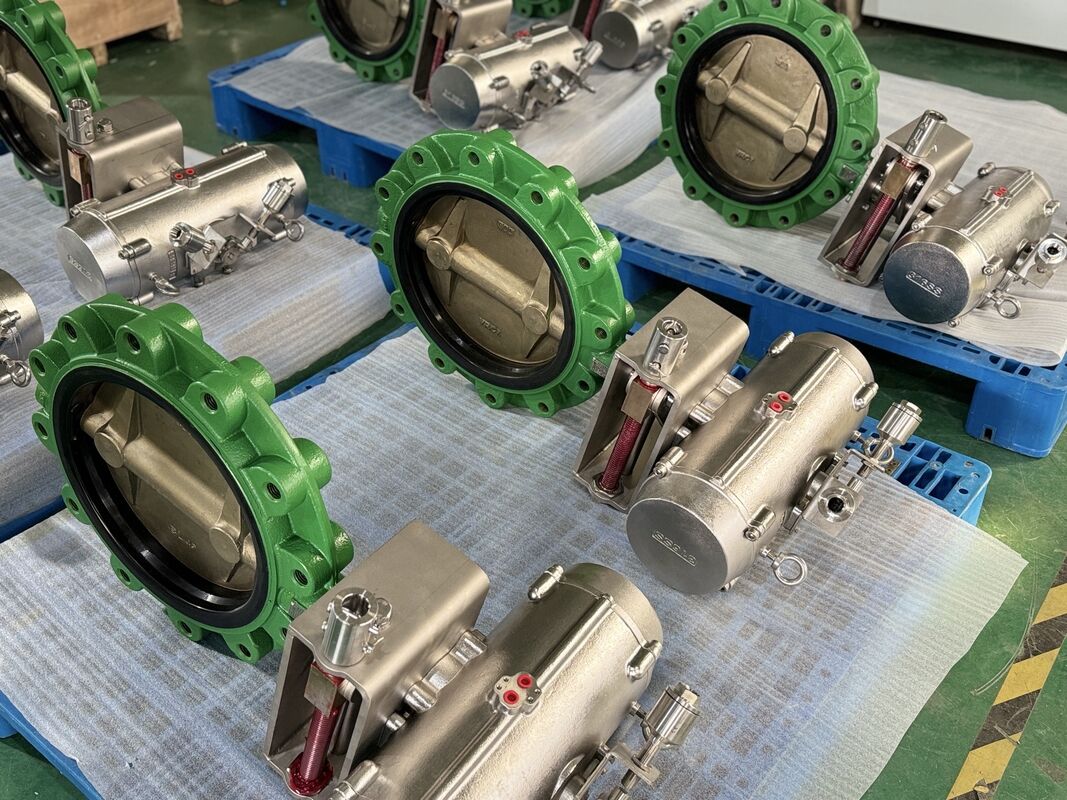

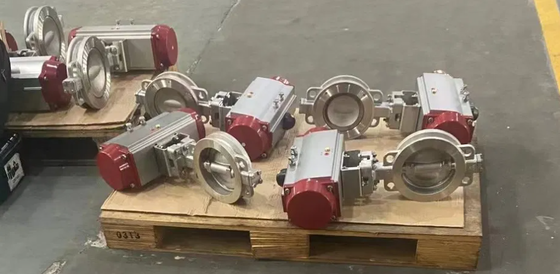

Высокопроизводительный трехэксцентриковый дисковый затвор с металлокерамическим уплотнением, увеличенным сроком службы и нулевой утечкой
Подробная информация о продукте:
| Место происхождения: | Шанхай, Китай |
| Фирменное наименование: | VESON |
| Сертификация: | ISO 9001:2015 SGS |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | USD 150-3500 / Piece |
| Упаковывая детали: | Фирменный фанерный кейс VESON с противоударной вставкой из пенопласта, экспортная упаковка. |
| Время доставки: | 3-5 рабочих дней на складе, 15-25 дней на производство. |
| Условия оплаты: | Т/Т, Л/К, ПайПал, западное соединение |
| Поставка способности: | 3000 штук в месяц |
|
Подробная информация |
|||
| Тип клапана: | Поворотный клапан с тройным смещением | Диапазон размеров: | от Ду80 до Ду1200 (от 3 до 48 дюймов) |
|---|---|---|---|
| Номинальное давление: | ANSI 150 фунтов/300 фунтов/600 фунтов | Материал корпуса: | Углеродистая сталь WCB/CF8M SS316 |
| Материал диска: | CF8M SS316/Дуплекс/Инконель | Тип сиденья: | Ламинированный металл/стеллит с твердым покрытием |
| Операция: | Ручной редуктор/пневматический/электрический привод | Сейф огня: | Сертификат API 607/ISO 10497. |
| Класс утечки: | Нулевая утечка (класс VI) | Концевое соединение: | Проушина (ANSI B16.5) |
| Сертификат: | ISO 9001:2015, SGS, API 607. | ||
| Выделить: | Трехэксцентриковая конструкция,Металлическое седло с нулевой утечкой,Высокопроизводительный клапан с проушинами |
||
Характер продукции
Высокопроизводительный трехэксцентриковый дисковый затвор с люверсами и металлокерамическим уплотнением
Высокопроизводительный трехэксцентриковый дисковый затвор VESON с люверсами представляет собой премиальный уровень технологии дисковых затворов. Трехэксцентриковая конструкция устраняет трение между диском и седлом на всем диапазоне хода, а металлокерамическое уплотнение обеспечивает нулевую утечку и пожаробезопасность для критически важных применений в нефтегазовой, нефтехимической и энергетической отраслях.
Трехэксцентриковая конструкция: объяснение
| Эксцентриситет | Функция |
| 1-й эксцентрик | Вал расположен позади плоскости седла, создавая уплотнение по принципу кулачка |
| 2-й эксцентрик | Вал расположен со смещением от центральной линии отверстия, обеспечивая полный зазор для диска |
| 3-й эксцентрик | Геометрия конического седла, устраняющая трение скольжения и продлевающая срок службы седла |
Ключевые особенности
- Металлокерамическое уплотнение: Многослойное седло из нержавеющей стали/графита обеспечивает нулевую утечку с пожаробезопасностью в соответствии с API 607
- Бесфрикционная работа: Трехэксцентриковая геометрия обеспечивает мгновенный подъем диска от седла без трения, продлевая срок службы седла до 100 000+ циклов
- Для высоких температур: Подходит для температур от -196°C (криогенные) до +800°C при использовании соответствующих материалов
- Двунаправленное уплотнение: Полное номинальное перекрытие в обоих направлениях потока устраняет ограничения по ориентации при установке
- Наплавка Stellite: Опциональная наплавка Stellite 6 или 21 на седло и диск для превосходной износостойкости в абразивных средах
Технические характеристики
| Параметр | Спецификация |
| Тип клапана | Трехэксцентриковый дисковый затвор с люверсами |
| Диапазон размеров | DN80 - DN1200 (3" - 48") |
| Номинальное давление | ANSI 150lb / 300lb / 600lb |
| Материал корпуса | Углеродистая сталь WCB / Нержавеющая сталь CF8M SS316 |
| Материал диска | Нержавеющая сталь CF8M SS316 / Duplex / Inconel |
| Тип седла | Многослойное металлическое / Наплавка Stellite |
| Тип привода | Ручной редуктор / Пневматический / Электрический привод |
| Пожаробезопасность | Соответствие API 607 / ISO 10497 |
| Класс герметичности | Нулевая утечка (Класс VI) |
| Рабочая температура | -196°C - +800°C |
| Сертификат | ISO 9001:2015, SGS, API 607 |
Целевые области применения
- Критические запорные клапаны нефтеперерабатывающих заводов
- Запорная арматура для нефтехимических процессов
- Системы паро- и термомасляного отопления
- Криогенные установки СПГ и этилена
- Запорная арматура для основного пара на электростанциях
Каждый клапан проходит заводские испытания на гидростатическое давление, пневматическое давление и пожаробезопасность. Предоставляется полная документация по испытаниям PMI, NDE и функциональным испытаниям.
Хотите узнать больше подробностей об этом продукте
