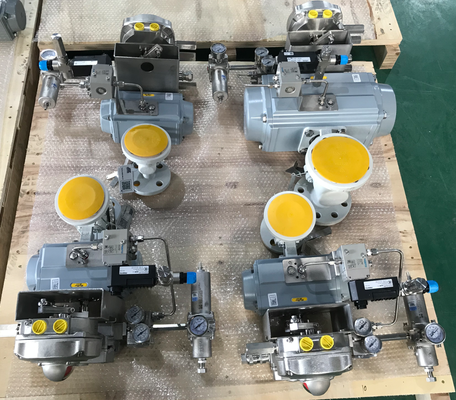

Комплексное решение для многопортовых пневматических шаровых кранов, предназначенное для переключения подачи химических реакторов на резервуарный парк
Подробная информация о продукте:
| Место происхождения: | Шанхай, Китай |
| Фирменное наименование: | VESON |
| Сертификация: | ISO 9001:2015 SGS |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | USD 200-1500 / Piece |
| Упаковывая детали: | Фанерный кейс марки VESON или марки клиента с противоударной вставкой из пенопласта, экспортная упак |
| Время доставки: | 5-7 рабочих дней на складе, 20-30 дней на производство. |
| Условия оплаты: | Т/Т, Л/К, ПайПал, западное соединение |
| Поставка способности: | 2000 штук в месяц |
|
Подробная информация |
|||
| Тип клапана: | 3-ходовой многоходовой шаровой кран (L-порт / T-порт) | Тип привода: | Пневматическая реечная передача двойного действия |
|---|---|---|---|
| Диапазон размеров: | От Ду15 до Ду150 (от 1/2" до 6") | Номинальное давление: | PN16 / PN40 / Класс 150 / Класс 300 |
| Материал корпуса: | SS304, SS316, углеродистая сталь WCB | Конфигурация мяча: | L-порт (переключение 90°) или T-порт (смешивание/отведение 180°) |
| Материал сиденья: | ПТФЭ, RTFE, PEEK | Подача воздуха: | 4–8 бар (60–120 фунтов на квадратный дюйм) |
| Рабочая температура: | -20°C до +180°C | Концевое соединение: | Фланец ANSI B16.5, резьба NPT/BSP |
| Выделить: | Многопортовый пневматический шаровой кран,Пневматический шаровой клапан двойного действия |
||
Характер продукции
Пакет многопортового пневматического шарового клапана отключения для переключения питания реактора и танкового фермы
ВПневматический многопортовый шаровой клапан отключения VESONпредназначен для замены сложных мультивальфовых коллекторов одним интегрированным блоком.Этот пакет значительно уменьшает отпечатки скольжения, сложность трубопроводов и потенциальные пути утечки в системах питания химического реактора и коллекторах резервуаров.
Многочисленные преимущества
| Традиционная установка | Многопортовое решение VESON |
| 3 x 2-пути клапаны + Ти + трубопроводы | 1 x 3-сторонний пакет L-портного клапана |
| 4 x двухсторонние клапаны + перекрестные + трубопроводы | 1 x 3-сторонний пакет Т-портного клапана |
| Многоуровневые приводы, электромобильные клапаны, ограничительные переключатели | Одноприводный приводящий механизм, соленоид, ограничительный коммутатор |
Ключевые особенности
- Конфигурация порта L:90° поворота переключателей между двумя независимыми схемами (порт A ¢ B или порт A ¢ C)
- Конфигурация T-порта:180° вращение при смешивании потока (все три порта подключены) или перенаправлении (любая комбинация двух портов)
- Работа с одним приводом:Один двойной пневматический приводящий управляет всеми переключениями портов, сокращая аппаратное обеспечение автоматизации до 60%
- Уменьшенные пути утечки:Устраняет множество соединений фланцев и сварных соединений, минимизируя риск утечки выбросов
- Компактный след:Типичная экономия пространства на скольжении на 40-50% по сравнению с многоклапанными коллекторами
- Предварительно смонтированный на заводе:Полный пакет прибывает предварительно протестированный и готов к установке, сокращая время ввода в эксплуатацию
Технические спецификации
| Параметр | Спецификация |
| Тип клапана | Трехсторонний многопортовый шаровой клапан |
| Конфигурация шара | L-Port (90° двустороннее переключение) / T-Port (180° трехстороннее переключение) |
| Тип привода | Пневматическая стойка и пинион с двойным действием или с весенним возвратом |
| Диапазон размеров | DN15 до DN150 (1/2" до 6") |
| Ограничение давления | PN16 / PN40 / класс 150 / класс 300 |
| Материал корпуса | SS304, SS316, WCB углеродистая сталь |
| Материал сиденья | PTFE, RTFE, PEEK |
| Доставка воздуха | 4-8 бар (60-120 psi) |
| Операционная температура | -20°C до +180°C |
| Завершить связь | Фланцевые (ANSI B16.5), натянутые (NPT/BSP) |
| Класс отключения | Класс VI (неразрывные пузыри) |
| Сертификация | ISO 9001:2015, SGS |
Целевые приложения
- Переключение питания химического реактора (сырье A против B против C)
- Скиды для обратной промывки с двумя фильтрами (переход на рабочее место или режим ожидания)
- Трансферные коллекторы для продуктов танковых ферм
- Скиды для измерения передачи попечительства
- Системы обхода и отвода теплообменника
Предварительно смонтированный на заводе с твердой трубой SS316, полностью прошедший тест на петлю и поставлен с полными сертификатами материала и документацией FAT.Свяжитесь с нашей инженерной командой для руководства по выбору L-Port против T-Port.
