3-позиционная пневматическая клапанная клапанная клапанная клапанная клапанная клапанная клапанная клапанная клапанная клапанная клапанная клапанная клапанная клапанная клапанная клапанная клапанная клапанная клапанная клапанная клапанная клапанная клапанная клапанная клапанная клапанная клапанна
Подробная информация о продукте:
| Место происхождения: | Шанхай, Китай |
| Фирменное наименование: | VESON |
| Сертификация: | ISO 9001:2015 SGS |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | USD 180-1200 / Piece |
| Упаковывая детали: | Фирменный фанерный кейс VESON с противоударной вставкой из пенопласта, экспортная упаковка. |
| Время доставки: | 5-7 рабочих дней на складе, 20-30 дней на производство. |
| Условия оплаты: | Т/Т, Л/К, ПайПал, западное соединение |
| Поставка способности: | 3000 штук в месяц |
|
Подробная информация |
|||
| Тип клапана: | 3-позиционный 2-ходовой/3-ходовой шаровой кран | Тип привода: | 3-позиционный пневматический привод (с пружинным возвратом) |
|---|---|---|---|
| Диапазон размеров: | От Ду15 до Ду150 (от 1/2" до 6") | Номинальное давление: | PN16 / PN40 / Класс 150 / Класс 300 |
| Материал корпуса: | SS304, SS316, углеродистая сталь WCB | Материал сиденья: | ПТФЭ, RTFE, PEEK |
| Подача воздуха: | 4–8 бар (60–120 фунтов на квадратный дюйм) | Рабочая температура: | -20°C до +180°C |
| Последовательность управления: | Открыто (100%) – Среднее течение (30–50%) – Закрыто (0%) | Концевое соединение: | Фланец ANSI B16.5, резьба NPT/BSP |
| Выделить: | Пневматическая сборка шарового клапана отключения,Сборка шарового клапана отключения 3-позиции |
||
Характер продукции
3-позиционный пневматический шаровой кран с поэтапной защитой от гидроудара

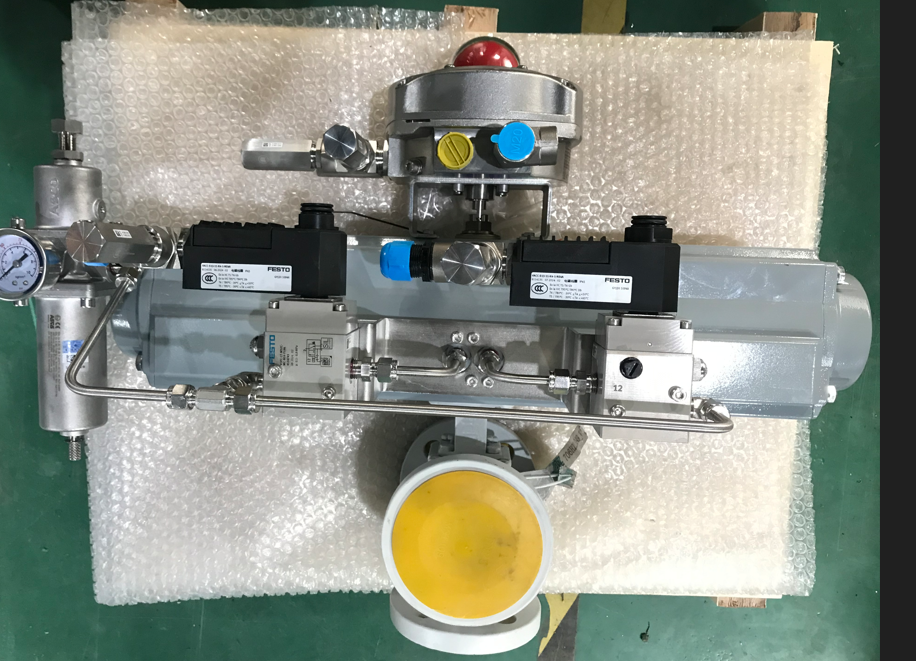

Пневматический шаровой кран VESON VSO-3P-WH с 3-позиционным управлением разработан специально для терминалов наливных грузов, где резкое закрытие клапанов вызывает разрушительные гидроудары и вибрацию трубопроводов. 3-позиционное ступенчатое управление обеспечивает плавную последовательность Быстрая заправка → Медленное дозирование → Полная остановка, защищая вашу трубопроводную систему и поддерживая точную дозировку.
Как 3-ступенчатое управление защищает вашу систему
| Ступень | Положение клапана | Действие |
| Ступень 1 | 100% Открыто | Быстрая наливная заправка при полной скорости потока |
| Ступень 2 | 30-50% Средний ход | Медленная подача для точного дозирования |
| Ступень 3 | 0% Закрыто | Герметичное закрытие (Класс VI) - нулевой гидроудар |
Ключевые особенности
- 3-позиционный пневматический привод: Конструкция с пружинным возвратом и возможностью промежуточного положения для ступенчатого управления потоком
- Последовательность защиты от гидроудара: Устраняет скачки давления при закрытии клапана, снижая нагрузку на трубы и продлевая срок службы системы
- Настраиваемый промежуточный ход: Регулируемое промежуточное положение 30-50% для скорости потока, специфичной для процесса
- Герметичное закрытие: Класс VI по утечкам в конечном закрытом положении для нулевых потерь продукта
- Уменьшение количества коллекторов: Заменяет многоклапанные коллекторные узлы, уменьшая габариты установки и пути утечек
- Предварительно подключенный блок соленоидов: Заводская конфигурация соленоидных клапанов для всех 3 положений с клеммной колодкой
Технические характеристики
| Параметр | Спецификация |
| Тип клапана | 3-позиционный 2-ходовой / 3-ходовой шаровой кран |
| Тип привода | 3-позиционный пневматический привод (с пружинным возвратом) |
| Диапазон размеров | DN15 - DN150 (1/2" - 6") |
| Номинальное давление | PN16 / PN40 / Class 150 / Class 300 |
| Материал корпуса | Нержавеющая сталь SS304, SS316, углеродистая сталь WCB |
| Материал седла | PTFE, RTFE, PEEK |
| Подача воздуха | 4-8 бар (60-120 psi) |
| Рабочая температура | -20°C до +180°C |
| Последовательность управления | Открыто (100%) → Промежуточный ход (30-50%) → Закрыто (0%) |
| Тип присоединения | Фланцевое (ANSI B16.5), резьбовое (NPT/BSP) |
| Класс герметичности | Класс VI (Герметичное) |
| Сертификация | ISO 9001:2015, CE, SGS |
Целевые отрасли
- Терминалы нефтегазовой отрасли (налив грузовиков, вагонов, бочек)
- Системы дозирования в мелкодисперсной химии
- Системы дозирования в пищевой промышленности и производстве напитков
- Станции перекачки продуктов в резервуарных парках
- Установки для налива сжиженных газов и криогенных продуктов

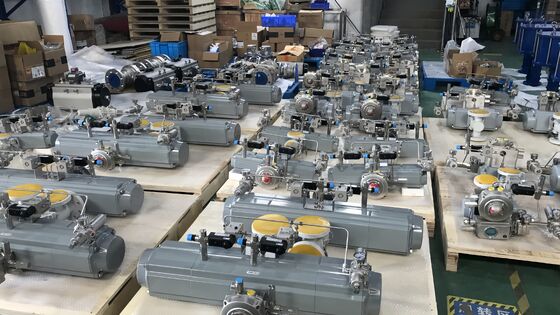

Каждая сборка проходит полное заводское испытание в контуре с использованием труб из нержавеющей стали SS316 перед отгрузкой. Документация FAT включена. Свяжитесь с нами, чтобы обсудить ваши конкретные требования к наливу.
