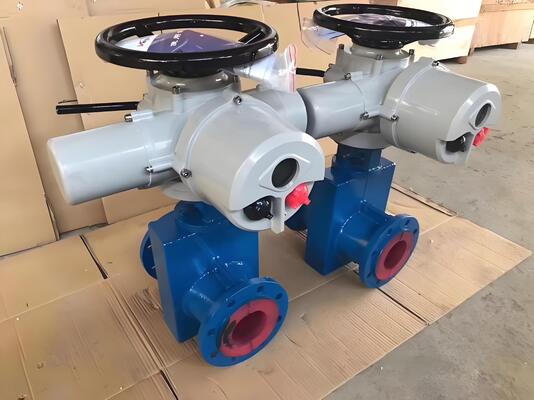

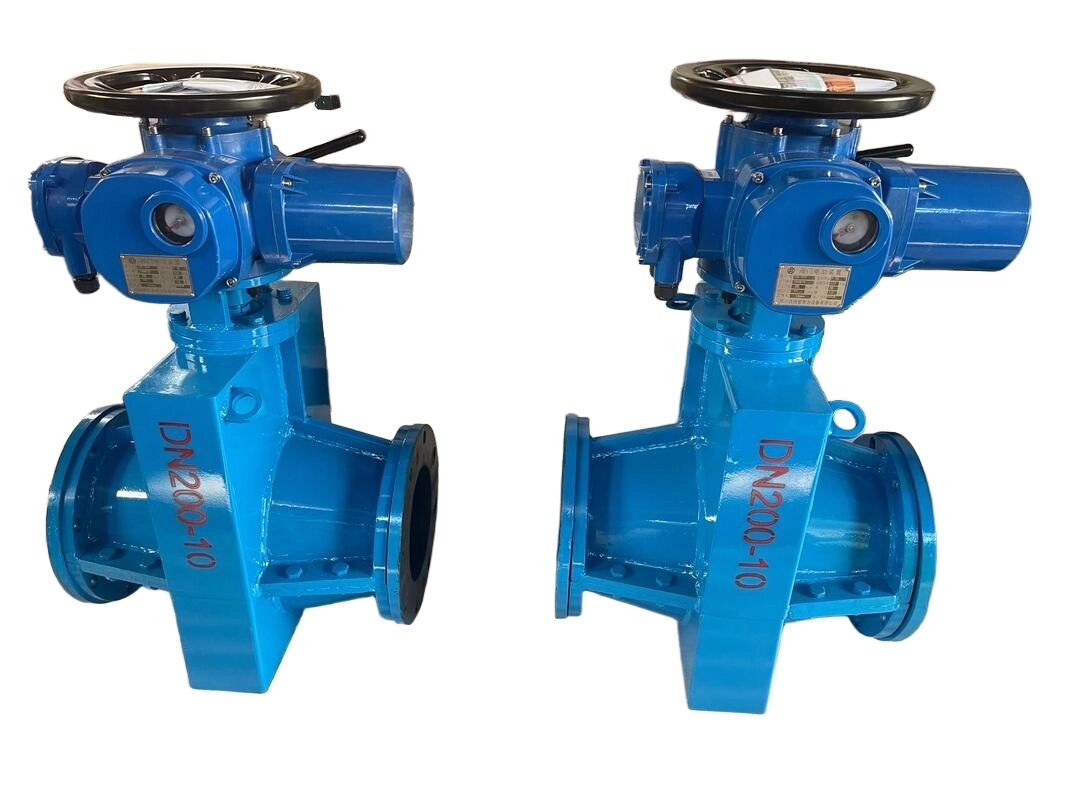

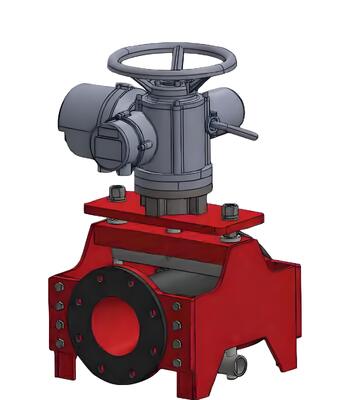

Электрический пневматический двухрежимный зажимной клапан в сборе, разработанный для трубопроводных систем транспортировки абразивных сред
Подробная информация о продукте:
| Место происхождения: | Шанхай, Китай |
| Фирменное наименование: | VESON |
| Сертификация: | ISO 9001:2015 SGS |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | USD 600-3500 / Piece |
| Упаковывая детали: | Фирменный фанерный кейс VESON с противоударной вставкой из пенопласта, экспортная упаковка. |
| Время доставки: | 7-10 рабочих дней на складе, 25-35 дней на производство. |
| Условия оплаты: | Т/Т, Л/К, ПайПал, западное соединение |
| Поставка способности: | 1200 штук в месяц |
|
Подробная информация |
|||
| Тип клапана: | Двухрежимный пережимной клапан (электрический + пневматический) | Диапазон размеров: | от Ду50 до Ду400 (от 2 до 16 дюймов) |
|---|---|---|---|
| Номинальное давление: | PN10 / PN16 / Класс 150 | Материал корпуса: | Ковкий чугун с эпоксидным покрытием, SS316 |
| Материал рукава: | Натуральный каучук, EPDM, NBR, витон | Первичный привод: | Электрический многооборотный (модулирующий 4–20 мА) |
| Вторичный привод: | Пневматический пружинный возврат (отказоустойчивый) | Подача воздуха: | 4–8 бар (60–120 фунтов на квадратный дюйм) |
| Рабочая температура: | -40 ° C до +120 ° C. | Концевое соединение: | Фланцевый ANSI B16.5 / DIN PN16 |
| Выделить: | Зажимной клапан в сборе для трубопроводных систем,Зажимной клапан в сборе для транспортировки абразивных сред,Пневматический двухрежимный зажимной клапан в сборе |
||
Характер продукции
Сборка электропневматического двухрежимного зажимного клапана для трубопроводов транспортировки абразивных сред
Двухрежимный зажимной клапан VESONобеспечивает максимальную надежность для критически важных трубопроводов транспортировки абразивных суспензий, сочетая электрический привод для точного регулирования с пневматическим приводом с пружинным возвратом для безопасного аварийного отключения. Эта избыточная архитектура управления обеспечивает бесперебойную защиту в самых сложных условиях горнодобывающей и горноперерабатывающей промышленности.
Двухрежимное резервирование
| Режим | Привод | Функция |
| Основной (нормальный) | Электрический многооборотный | Точное регулирование расхода с помощью сигнала DCS 4-20 мА |
| Вторичный (аварийный) | Пневматический с пружинным возвратом | Автоматическое закрытие при потере питания или сигнале аварийного отключения |
Ключевые особенности
- Резервирование управления: Двойная система приводов обеспечивает независимую возможность основного и аварийного отключения для контуров безопасности с уровнем SIL
- Бесшовное переключение: Пневматический безопасный привод автоматически срабатывает в течение 1 секунды после потери питания без внешнего вмешательства
- Полнопроходной поток: Отсутствие внутренних препятствий или мертвых зон устраняет засорение при работе с суспензиями с высоким содержанием твердых частиц
- Заменяемая на месте втулка: Конструкция с быстрой заменой втулки позволяет производить замену на месте без специальных инструментов или снятия клапана
- Встроенные конечные выключатели: Оба привода включают механические и бесконтактные конечные выключатели для полного контроля положения
- Комплект на салазках: Полностью предварительно собранный, предварительно подключенный и протестированный на заводе комплект сокращает время монтажа на объекте на 60%
Технические характеристики
| Параметр | Спецификация |
| Тип клапана | Двухрежимный зажимной клапан (электрический + пневматический) |
| Диапазон размеров | DN50 - DN400 (2" - 16") |
| Номинальное давление | PN10 / PN16 / Class 150 |
| Материал корпуса | Чугун с эпоксидным покрытием, SS316 |
| Материал втулки | Натуральный каучук, EPDM, NBR, Viton |
| Основной привод | Электрический многооборотный (регулируемый 4-20 мА) |
| Вторичный привод | Пневматический с пружинным возвратом (безопасное отключение) |
| Подача воздуха | 4-8 бар (60-120 psi) |
| Рабочая температура | -40°C до +120°C |
| Тип присоединения | Фланцевое (ANSI B16.5 / DIN PN16) |
| Уровень полноты безопасности | Соответствует SIL 2 (IEC 61508) |
| Сертификация | ISO 9001:2015, SGS |
Целевые области применения
- Критические трубопроводы транспортировки суспензий с требованиями ESD
- Трубопроводы для концентратов и хвостов горнодобывающей промышленности
- Нижний поток сгустителей при переработке минералов
- Напорные трубопроводы дноуглубительных работ
- Системы золошлакоудаления электростанций
Полный комплект включает предварительно подключенную клеммную коробку, заводской отчет о проверке контура, декларацию соответствия SIL и полную прослеживаемость материалов. Свяжитесь с нашей командой автоматизации для получения информации о пользовательских конфигурациях управления.
