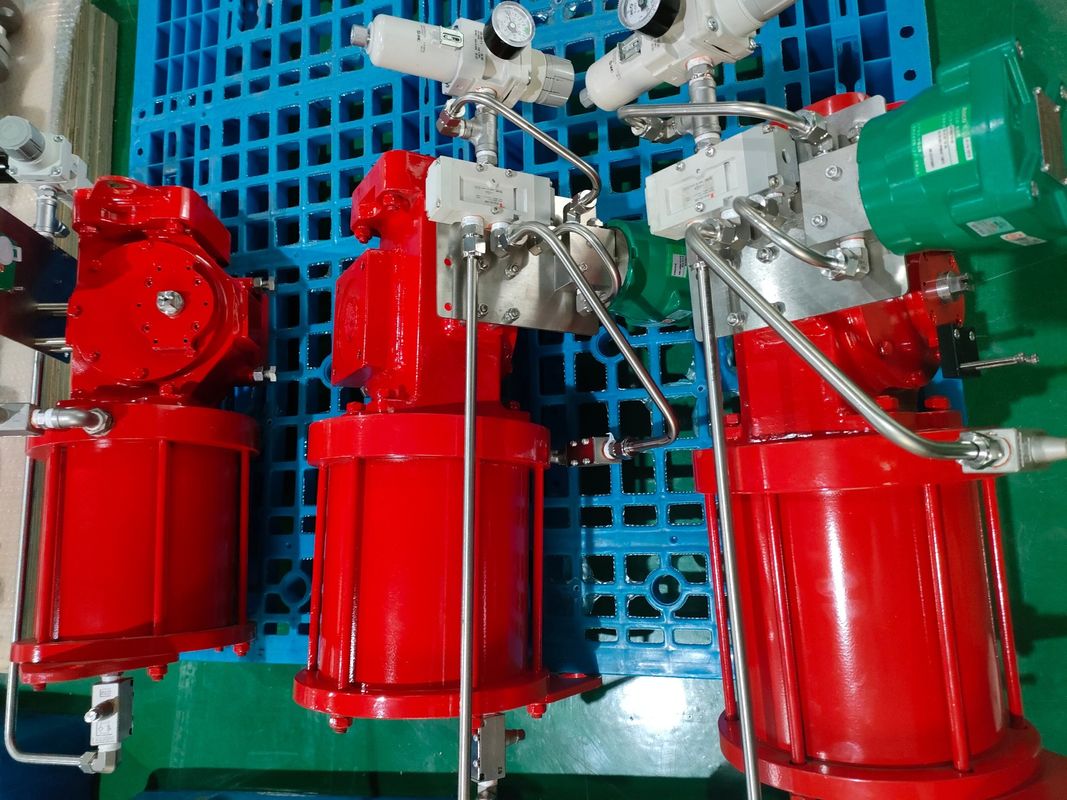

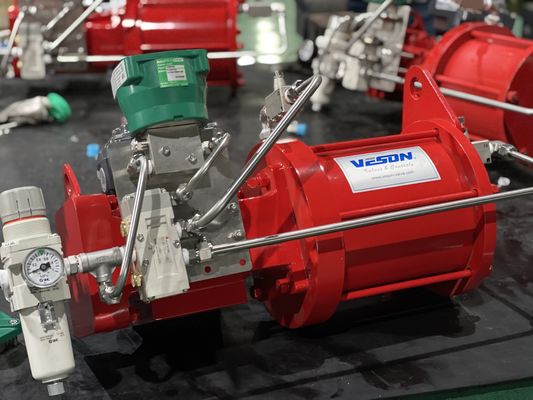

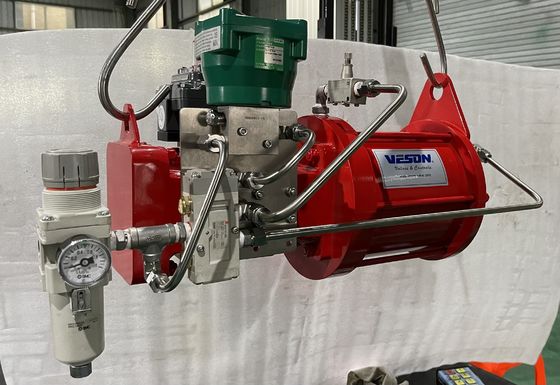

Пневматический приводы трубопроводных клапанов Металлические сидячие шаровые клапаны пружинный обратный пневматический приводы серии VSF
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Veson/OEM/ |
| Сертификация: | CE ISO |
| Номер модели: | Серия VSF |
Оплата и доставка Условия:
| Количество мин заказа: | 1 ea |
|---|---|
| Цена: | Fob Shanghai /EXW/ |
| Упаковывая детали: | Стеклянный корпус с металлическими ремнями |
|
Подробная информация |
|||
| Тип: | Тяжелая работа | Материал: | Из чугуна |
|---|---|---|---|
| Цвет: | Красная или Клиент-специфическая потребность | Имя: | пневматический роторный привод |
| Сила: | Пневматические | Применение: | : клапаны, молочные продукты, пиво, вода, химикаты, морские наземные |
Характер продукции
Проекты по перестройке этилена и нефтеперерабатывающих заводов Металлические шаровые клапаны с пружинным возвратом
Особенности
1. Многогранность
2Эффективно.
3. Безопасность
4. Сопротивляемость коррозии
5.Высоко запечатанный
6.Долгий срок службы
√ Наше преимущество:
| 1 | У нас есть профессиональные техники, чтобы обеспечить передовой дизайн. |
| 2 | У нас есть профессиональная и техническая команда QC, чтобы обеспечить 100% проверку продукции. |
| 3 | У нас есть собственная фабрика с конкурентоспособной ценой и хорошим качеством. |
| 4 | Наша продукция признана во всем мире. |
| 5 | У нас есть собственное право импорта и экспорта. |
| 6 | Высокое качество с конкурентоспособной ценой, короткое время доставки. |
| 7 | Хорошее качество материала и современное оборудование. |
| 8 | Эффективная команда продаж и отличное обслуживание клиентов. |
| 9 | Наши продукты прошли сертификат CE и ISO |
Принцип однодействующего привода (возвращение пружины)
CCW
Воздух в порт А выталкивает порши наружу, заставляя пружины сжиматься.
Потеря давления воздуха в порту А, накопленная энергия в пружинах заставляет поршни двигаться внутрь.
CW
Воздух в порте В выталкивает порши наружу, заставляя пружины сжиматься. Пенион вращается против часовой стрелки, пока воздух выводится из порта В.
Потеря давления воздуха в порту А, накопленная энергия в пружинах заставляет поршни двигаться внутрь.
Принцип двойного действия привода
CCW
Воздух в порт А выталкивает порши наружу, заставляя колесо вращаться против часовой стрелки, в то время как воздух выводится из порта Б.
Воздух в порт B заставляет поршны двигаться внутрь, заставляя колесо вращаться по часовой стрелке, пока воздух выводится из порта А.
CW
Воздух в порт А выталкивает поршны наружу, заставляя колесо вращаться по часовой стрелке, в то время как воздух выводится из порта Б.
Воздух в порт B заставляет поршны двигаться внутрь, заставляя колесо вращаться против часовой стрелки, в то время как воздух выводится из порта А.
| VSF Серия пневматического спирального крутящего момента обратной пружины (SR5) | |||||||||||||||
| Nm | |||||||||||||||
| Модель | Крутящий момент пружины | Колесный момент | |||||||||||||
| 3BAR | 4BAR | 5BAR | 6BAR | ||||||||||||
| SST | СРТ | SET | AST | АРТ | AET | AST | АРТ | AET | AST | АРТ | AET | AST | АРТ | AET | |
| VSF14-200SR5 | 789 | 402 | 506 | 320 | 110 | 47 | 597 | 276 | 324 | 877 | 456 | 594 | 1151 | 609 | 878 |
| VSF14-250 SR5 | 1345 | 670 | 815 | 490 | 150 | 12 | 917 | 412 | 448 | 1347 | 671 | 818 | 1798 | 935 | 1320 |
| VSF14-300 SR5 | 1880 | 957 | 1206 | 707 | 230 | 62 | 1337 | 609 | 692 | 1908 | 975 | 1235 | 2598 | 1365 | 1953 |
| VSF16-250 SR5 | 1553 | 795 | 1011 | 616 | 207 | 75 | 1159 | 533 | 617 | 1692 | 881 | 1150 | 2245 | 1184 | 1703 |
| VSF16-300 SR5 | 2421 | 1202 | 1455 | 840 | 273 | 70 | 1626 | 744 | 855 | 2438 | 1213 | 1472 | 3197 | 1687 | 2426 |
| VSF16-350 SR5 | 3194 | 1637 | 2085 | 1093 | 297 | 0 | 2166 | 941 | 971 | 3215 | 1744 | 2106 | 4312 | 2228 | 3116 |
| VSF25-350 SR5 | 3960 | 2013 | 2534 | 1406 | 380 | 0 | 2689 | 1149 | 1143 | 3826 | 2044 | 2400 | 5255 | 2689 | 3709 |
| VSF25-400 SR5 | 4955 | 2466 | 2999 | 2149 | 774 | 430 | 3829 | 1782 | 2110 | 5309 | 2685 | 3352 | 7190 | 3798 | 5471 |
| VSF25-450 SR5 | 6326 | 3117 | 3726 | 2621 | 919 | 442 | 4752 | 2197 | 2573 | 6788 | 3402 | 4188 | 9013 | 4754 | 6834 |
| VSF30-450 SR5 | 7929 | 3968 | 4869 | 2859 | 719 | 0 | 5455 | 2277 | 2134 | 7892 | 4001 | 4922 | 10649 | 5393 | 7327 |
| VSF30-500 SR5 | 9375 | 4712 | 5824 | 3935 | 1255 | 248 | 7147 | 3182 | 3459 | 10042 | 5125 | 6490 | 13571 | 7036 | 9883 |
| VSF30-550 SR5 | 11426 | 5741 | 7092 | 4414 | 1940 | 0 | 8306 | 3651 | 3863 | 12106 | 6162 | 7772 | 16090 | 8321 | 11647 |
| VSF35-550 SR5 | 14449 | 7241 | 8907 | 5814 | 2062 | 1062 | 10750 | 5025 | 5999 | 15527 | 7909 | 9984 | 20624 | 10949 | 15873 |
| VSF35-600 SR5 | 18185 | 8971 | 10752 | 6823 | 2296 | 833 | 12707 | 5827 | 6718 | 18327 | 9058 | 10894 | 24477 | 12889 | 18487 |
| VSF35-700 SR5 | 23864 | 11772 | 14109 | 10627 | 4056 | 2896 | 18654 | 8873 | 10923 | 25470 | 12767 | 15715 | 34710 | 18506 | 26979 |
| VSF40-600 SR5 | 21426 | 10879 | 13666 | 7637 | 2061 | 0 | 14745 | 6326 | 6342 | 21644 | 11014 | 13884 | 28961 | 14856 | 20558 |
| VSF40-700 SR5 | 30015 | 15120 | 18757 | 10364 | 2839 | 0 | 20074 | 8665 | 8811 | 29304 | 14679 | 18046 | 39495 | 20318 | 28232 |
| VSF40-800 SR5 | 35425 | 17702 | 21679 | 16204 | 5648 | 2623 | 28917 | 13276 | 15336 | 41095 | 21218 | 27349 | 54343 | 28532 | 40763 |
| VSF48-800 SR5 | 45789 | 23214 | 29097 | 16866 | 4879 | 0 | 31836 | 13842 | 14336 | 44755 | 22574 | 28063 | 61685 | 31770 | 44215 |
| VSF48-900 SR5 | 57348 | 28690 | 35200 | 22906 | 6959 | 291 | 41849 | 18324 | 19233 | 58269 | 29261 | 36121 | 79735 | 41056 | 57120 |
| VSF48-1000 SR5 | 69602 | 34789 | 42618 | 25938 | 8152 | 1236 | 49356 | 22203 | 24653 | 72776 | 36756 | 45792 | 96191 | 50304 | 71488 |
| VSF60-800 SR5 | 63398 | 31515 | 38261 | 23891 | 7319 | 505 | 43980 | 19372 | 20595 | 61439 | 30300 | 36302 | 84160 | 43480 | 60774 |
| VSF60-900 SR5 | 78878 | 39710 | 49217 | 26840 | 8658 | 2020 | 52335 | 23954 | 27514 | 76967 | 38524 | 47305 | 103324 | 54548 | 78503 |
| VSF60-1000 SR5 | 95891 | 47761 | 58177 | 39480 | 13860 | 6721 | 71015 | 32781 | 38256 | 97605 | 48824 | 59891 | 134084 | 70623 | 101326 |
| VSF60-1100 SR5 | 112369 | 57081 | 71764 | 42517 | 12632 | 0 | 80728 | 35559 | 37801 | 116733 | 59787 | 76127 | 157151 | 81412 | 114224 |
| VSF60-1000X2 SR5 | 170261 | 84792 | 112378 | 203622 | 104808 | 145739 | |||||||||
| AST - крутящий момент запуска воздуха - крутящий момент запуска пружины | |||||||||||||||
| ART - крутящий момент на воздухе SRT - крутящий момент на пружине | |||||||||||||||
| AET - крутящий момент конца воздуха SET - крутящий момент конца пружины | |||||||||||||||
Более подробная информация
1Гарантия
Гарантия 1 год
Высококачественные продукты
Мы стоим за качеством нашей продукции на 100%
Все наши изделия поставляются с гарантией, чтобы дать вам спокойствие.
Новый гарантирован: все наши товары в новом состоянии в ОЭМ или оригинальной упаковке.
2. Пакет
Наш способ упаковки в идеальном состоянии, или по заказу.
3Оплата
MOQ: дизайн заказчика
Обычно мы принимаем T/T ((телефонный перевод), Western Union
Валюта торговли: USD или RMB
TT 30% авансовый депозит, 70% остаток оплачен до отправки.
(образец заказа) T/T/Western union 100% на месте
