Защита насоса Автоматический клапан рециркуляции ARV Защита насосов от повреждений Проверка клапана через проход

Современное промышленное оборудование требует процесса центробежного насоса, который в основном работает в условиях переменного потока.

Автоматический рециркуляционный клапан (ARC-клапан) - это многофункциональный клапан, основной целью которого является обеспечение заранее определенного минимального потока через центробежный насос в любое время.Это важно, поскольку центробежные насосы страдают от перегрева и кавитации и могут быть навсегда повреждены, если они проходят сухо.

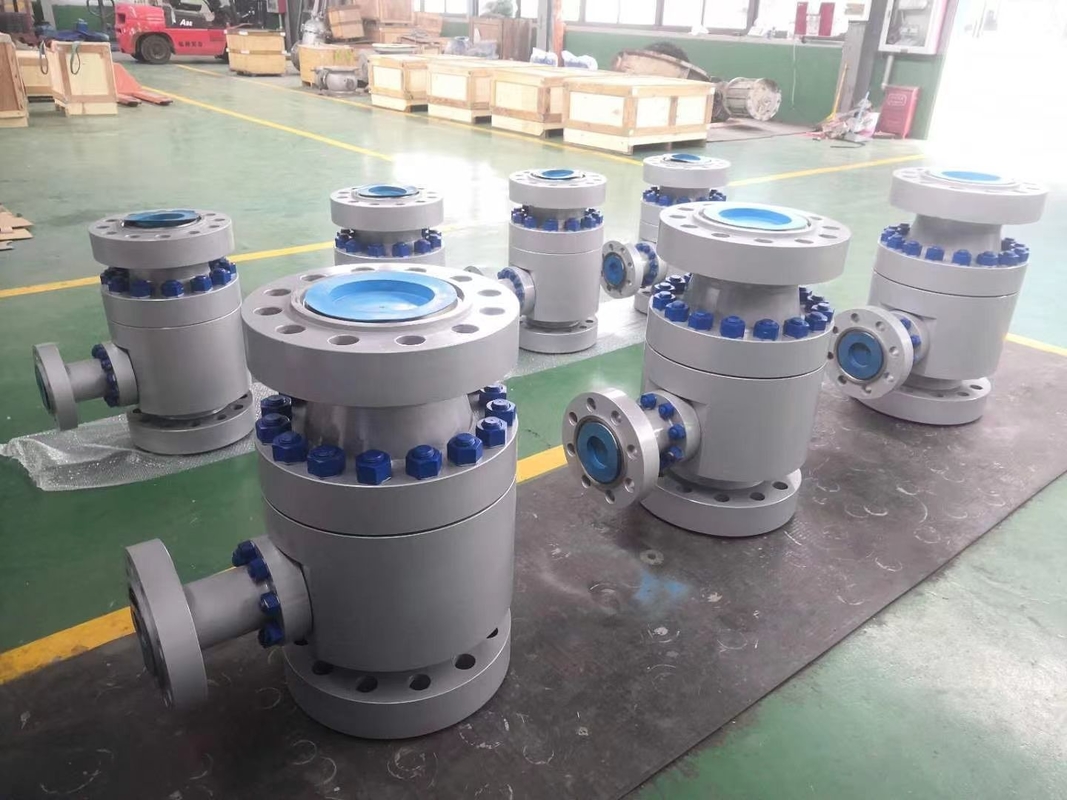

Через многие годы исследований и разработок, непрерывных инноваций и практики, Шанхайская компания изготовила клапан ZD серии автоматического управления рециркуляцией, чтобы предотвратить перегрев,серьезный шум, неустойчивость и разрушение центробежного насоса при работе с низкой нагрузкой.устье обхода обратного потока автоматически откроется, чтобы обеспечить необходимый минимальный поток насоса.

• Химическая промышленность
• Нефтехимическая промышленность
• Сталелитейный завод
• Система противопожарной защиты
• Традиционная электростанция
• Бумажная промышленность
• Перевозка/перевозка
• промышленность охраны окружающей среды

Минимальные требования к системе непрерывного циркуляции насоса не связаны с выбросом процесса изменения потока системы.через отверстие пластины прямо обратный поток в резервуар для храненияХотя непрерывная циркуляция минимального потока может очень хорошо защитить насос, насос должен обеспечивать большую мощность, чтобы обеспечить поток процесса системы плюс поток переработки,которые вызывают дополнительные отходы энергии.

Система управления циркуляцией - это сборка с помощью контрольного клапана, датчика потока, клапана контроля минимального потока, системы управления циркуляцией, система управления циркуляцией может обеспечить минимальную защиту потока,когда объем потока процесса больше минимального потока насосаНо система сложна, компоненты управления, покупка, установка, стоимость обслуживания выше.

Автоматический рециркуляционный клапан набор контрольного клапана, восприятие потока, обходный клапан управления, многоступенчатый шаг вниз в одном, не требует питания, системы управления и проводки, необходимая безопасность.Не занимает много местаЭто является приоритетным способом защиты насоса современного промышленного процесса.

В соответствии с разницей индуктивного основного потока, главный дисковый конус ARC клапана автоматически перемещается в определенное положение.Диск главного клапана приводит к стволу обхода, переносит движение диска главного клапана на обход, через положение диска управления обходного клапана, изменяет область обхода, чтобы контролировать поток обхода.Когда главный диск клапана обратно в клапан сиденье закрытоКогда диски клапанов поднимаются в верхнее положение, обход полностью закрывается, весь поток насоса течет в систему обработки.Этот клапан устанавливает четыре функции в одном корпусе.

• Ощущение потока: Диск главного клапана клапана ARC может автоматически воспринимать основной поток обрабатывающей системы.таким образом, в соответствии с потоком для определения положения диска главного клапана и обходного диска.
• Контроль рециркуляции: ARC клапан может вдыхать насос нормальная работа требуется минимальный поток в устройство хранения через обход, чтобы регулировать характеристики насоса H - Q, чтобы реализовать рециркуляцию.
• Многоступенчатое понижающее давление обхода:система управления обходом может уменьшить средний обратный поток от выхода насоса высокого давления до соответствующего обратного потока к устройству хранения низкого давления с низким уровнем шума небольшое износ.
• Проверка: автоматический клапан рециркуляции также имеет эффект контрольного клапана, предотвращая обратный поток жидкости в корпус насоса.
• Максимальная скорость потока обхода зависит от значения КВ.
